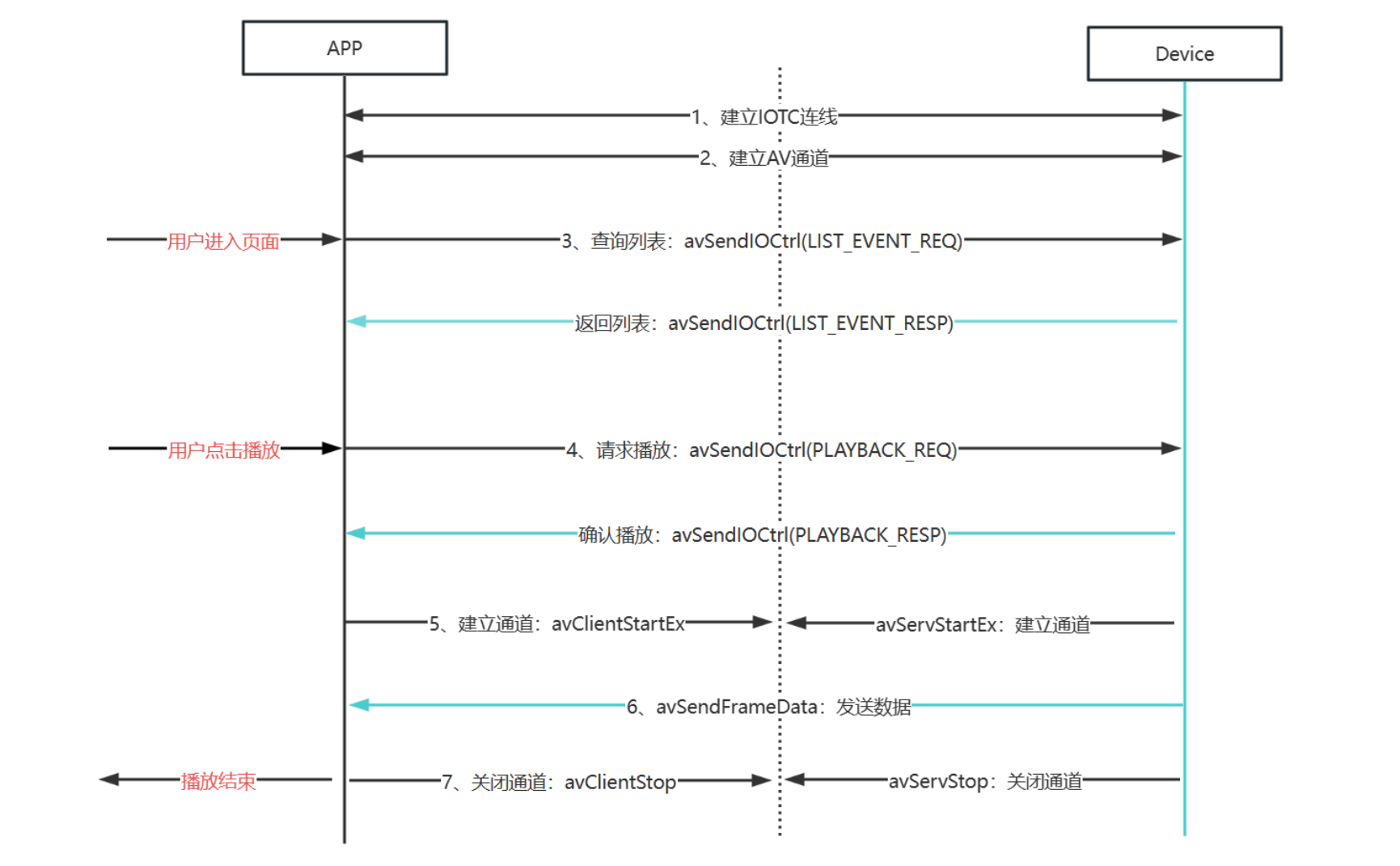

圖 1：回放功能對接流程圖
一、回放功能對接指南
（一）概覽
本章節主要討論影像類產品的標準功能——回放功能的對接引導，閱覽本章節的前提是，開發者已經可以使用
AVAPIs進行實時觀看。主要涉及到的模塊是：
IOTCAPIs、AVAPIs。主要涉及到的API是：
avSendIOCtrl/avRecvIOCtrl、avClientStartEx/avServStartEx、avRecvFrameData2/avSendFrameData、avClientStop/avServStop。（二）核心要點
- 1、回放的前提，是要先建立P2P連線和AV通道。
- 2、如果是使用
AVAPIs做下載功能，一定要開啟resend功能。開啟的方法就是將avClientStartEx和avServStartEx參數里面的resend設置為1。 - 3、建議設備端要檢查
avSendFrameData的返回值，如果返回值是-20006（緩存區溢出），需要進行重傳此幀；特別是下載功能。 - 4、回放結束兩端的處理建議：
- （1）設備端：
- 送完最后一幀后，需要使用
avResendBufUsageRate檢查緩存區是否還有數據沒送出，只有緩存區清空的情況下，才代表數據已經完全送出，才能關閉通道。 - 最后一幀，需要把frameInfo里面的tag標記為1。非最后一幀為0。
- 緩存區清空后，建議延時1s再關閉通道，以免APP端還沒收完數據。
- 送完最后一幀后，需要使用
- （2）APP端：
- APP需要判斷frameInfo的tag是否為1，為1時表示已收完最后一幀，可以進行關閉和釋放資源的操作。
- （1）設備端：
- 5、文件下載：文件下載的流程與上述流程基本一樣，唯一的差異是，不像回放的送流方式，在下載的時候，設備端可以不按照一幀一幀的方式送，可以每次送固定大小字節數的二進制流給APP端，APP端只做保存即可。具體流程可以參考：基于AVAPIs的文件下載。
（三）代碼示例
1. APP端實現
1.1 查詢事件列表
APP端向設備發送事件列表查詢請求，指定查詢時間范圍和事件類型，通過
avSendIOCtrl接口發送。/**
* 發送事件列表查詢請求
* @brief 向設備查詢指定時間范圍內的所有事件記錄
* @param avIndex AV通道索引（已建立P2P連接的通道）
* @return 0=發送成功，<0=發送失?。ㄥe(cuò)誤碼參考SDK文檔）
*/
int queryEventList(int avIndex) {
SMsgAVIoctrlListEventReq req = {0};
// 設置查詢起始時間（1970-01-01 00:00:00）
req.stStartTime.year = 1970; // 年份
req.stStartTime.month = 1; // 月份（1-12）
req.stStartTime.day = 1; // 日期（1-31）
req.stStartTime.wday = 1; // 星期（0=周日，1=周一...6=周六）
req.stStartTime.hour = 0; // 小時（0-23）
req.stStartTime.minute = 0; // 分鐘（0-59）
req.stStartTime.second = 0; // 秒（0-59）
// 設置查詢結束時間（1970-01-02 00:00:00）
req.stEndTime.year = 1970;
req.stEndTime.month = 1;
req.stEndTime.day = 2;
req.stEndTime.wday = 1;
req.stEndTime.hour = 0;
req.stEndTime.minute = 0;
req.stEndTime.second = 0;
req.event = AVIOCTRL_EVENT_ALL; // 查詢所有類型事件
int ret = 0;
// 發送IO控制指令
if((ret = avSendIOCtrl(avIndex, IOTYPE_USER_IPCAM_LISTEVENT_REQ, &req, sizeof(req))) < 0){
printf("send IO Ctrl failed, error=%d\n", ret);
} else {
printf("查詢事件列表請求發送成功\n");
}
return ret;
}
說明：
avIndex 為已建立P2P連接的AV通道索引，需確保P2P連接正常后再調用該接口；時間參數需嚴格按照結構體定義格式填充，避免參數錯誤導致查詢失敗。1.2 通知設備啟動回放
APP端向設備發送回放啟動指令，指定回放起始時間，通過
IOTYPE_USER_IPCAM_RECORD_PLAYCONTROL命令碼標識操作類型。/**
* 發送回放啟動指令
* @brief 通知設備啟動指定時間點的回放功能
* @param avIndex AV通道索引
* @param startTime 回放起始時間結構體
* @return 0=發送成功，<0=發送失敗
*/
int startPlayback(int avIndex, const STime *startTime) {
if (startTime == NULL) {
printf("無效參數：起始時間為空\(chéng)n");
return -1;
}
SMsgAVIoctrlPlayRecord req = {0};
// 復制起始時間
req.stStartTime = *startTime;
req.command = AVIOCTRL_RECORD_PLAY_START; // 回放啟動命令
int ret = 0;
if((ret = avSendIOCtrl(avIndex, IOTYPE_USER_IPCAM_RECORD_PLAYCONTROL, &req, sizeof(req))) < 0){
printf("send IO Ctrl failed, error=%d\n", ret);
} else {
printf("回放啟動指令發送成功\n");
}
return ret;
}
1.3 接收設備回放響應
APP端通過
avRecvIOCtrl接收設備的回放響應，若響應為回放啟動成功，則創建回放線程處理后續音視頻數據接收。/**
* 監聽設備回放響應
* @brief 循環接收設備的IO控制響應，處理回放啟動結果
* @param avIndex AV通道索引
* @return 0=正常退出，<0=異常退出
*/
int listenPlaybackResp(int avIndex) {
int ret = 0;
int cmd = 0;
char buf[1024] = {0}; // 接收緩沖區
while (1) {
// 接收IO控制響應（超時時間100ms）
ret = avRecvIOCtrl(avIndex, &cmd, buf, 1024, 100);
if(ret < 0){
if(ret != AV_ER_TIMEOUT){
printf("avRecvIOCtrl error:%d\n", ret);
break;
}
continue; // 超時繼續等待
}
// 處理回放控制響應
if(IOTYPE_USER_IPCAM_RECORD_PLAYCONTROL_RESP == cmd){
SMsgAVIoctrlPlayRecordResp *resp = (SMsgAVIoctrlPlayRecordResp*)buf;
if(resp->command == AVIOCTRL_RECORD_PLAY_START){
if(resp->result > 0){
printf("回放啟動成功，通道ID：%d\n", resp->result);
// 創建回放線程，處理音視頻數據接收
pthread_t playbackThread;
if (pthread_create(&playbackThread, NULL, (void*)playbackWorker, (void*)&avIndex) != 0) {
printf("創建回放線程失敗\n");
} else {
pthread_detach(playbackThread); // 分離線程，自動回收資源
}
} else {
printf("回放啟動失敗，錯誤碼：%d\n", resp->result);
}
break; // 處理完成退出循環
}
}
}
return ret;
}
1.4 回放線程（視頻接收）
回放線程通過
avClientStartEx創建AV通道（開啟resend=1），循環調用avRecvFrameData2接收視頻幀，判斷frameInfo.tag是否為1（最后一幀），是則退出線程并關閉通道。// 全局線程控制標志（0=運行，1=停止）
volatile int g_playback_stop = 0;
/**
* 回放線程函數
* @brief 創建AV客戶端通道，接收視頻幀數據并處理
* @param arg 傳入?yún)?shù)（AV通道索引）
* @return NULL
*/
void* playbackWorker(void* arg) {
int avIndex = *(int*)arg;
AVClientStartInConfig in;
AVClientStartOutConfig out;
FRAMEINFO frameInfo = {0}; // 幀信息結構體
int ret = 0;
int playback_index = -1;
// 初始化配置結構體
memset(&in, 0, sizeof(in));
memset(&out, 0, sizeof(out));
in.cb = sizeof(in);
in.iotc_session_id = sid; // 會話ID（從P2P連接中獲?。?
in.iotc_channel_id = playback_channel; // 回放通道ID
in.timeout_sec = 10; // 超時時間（秒）
in.account_or_identity = "admin"; // 設備賬號
in.password_or_token = "888888"; // 設備密碼
in.resend = 1; // 開啟resend功能，確保下載數據完整性
in.security_mode = AV_SECURITY_AUTO; // 自動安全模式
in.auth_type = AV_AUTH_PASSWORD; // 密碼認證方式
in.sync_recv_data = 0; // 異步接收數據
out.cb = sizeof(out);
// 創建AV客戶端通道
playback_index = avClientStartEx(&in, &out);
printf("avClientStartEx return %d\n", playback_index);
if(playback_index < 0){
printf("創建回放通道失敗\n");
return NULL;
}
// 創建音頻接收線程
pthread_t audioThread;
if (pthread_create(&audioThread, NULL, (void*)audioRecvWorker, (void*)&playback_index) != 0) {
printf("創建音頻接收線程失敗\n");
} else {
pthread_detach(audioThread);
}
// 接收視頻幀數據
unsigned char frame_buf[40960] = {0}; // 視頻幀緩沖區（40KB）
while(!g_playback_stop){
// 接收視頻幀（超時時間默認）
ret = avRecvFrameData2(playback_index, frame_buf, sizeof(frame_buf), NULL, NULL, (char*)&frameInfo, sizeof(FRAMEINFO), NULL, NULL);
if(ret < 0){
if(ret == AV_ERR_DATA_NOREADY){
msleep(5); // 無數據時短暫休眠
continue;
}
printf("接收視頻幀失敗，錯誤碼：%d\n", ret);
break;
}
else if(ret > 0){
// 解碼播放處理（開發者需實現解碼邏輯）
// decodeAndRender(frame_buf, ret, &frameInfo);
// 判斷是否為最后一幀
if(frameInfo.tag == 1){
printf("收到最后一幀，準備退出回放\n");
g_playback_stop = 1;
break;
}
}
}
// 等待音頻線程退出
msleep(100);
// 關閉AV通道，釋放資源
avClientStop(playback_index);
printf("回放線程退出\n");
return NULL;
}
說明：resend參數必須設置為1，否則下載功能可能出現數據丟失；視頻幀緩沖區大小需根據實際碼率調整（建議不小于40KB），避免緩沖區溢出；解碼播放邏輯需根據設備端編碼格式（如H.264/H.265）實現。
1.5 音頻接收線程
獨立音頻線程通過
avRecvAudioData接收音頻數據，解碼播放后檢查是否為最后一幀，確保音視頻同步退出。/**
* 音頻接收線程函數
* @brief 接收音頻幀數據并處理
* @param arg 傳入?yún)?shù)（回放通道索引）
* @return NULL
*/
void* audioRecvWorker(void* arg) {
int playback_index = *(int*)arg;
FRAMEINFO frameInfo = {0};
int ret = 0;
unsigned char audio_buf[10240] = {0}; // 音頻緩沖區（10KB）
while(!g_playback_stop){
// 接收音頻幀數據
ret = avRecvAudioData(playback_index, audio_buf, sizeof(audio_buf), NULL, NULL, &frameInfo, sizeof(FRAMEINFO), NULL);
if(ret < 0){
if(ret == AV_ERR_DATA_NOREADY){
msleep(5);
continue;
}
printf("接收音頻幀失敗，錯誤碼：%d\n", ret);
break;
}
else if(ret > 0){
// 音頻解碼播放處理（開發者需實現解碼邏輯）
// audioDecodeAndPlay(audio_buf, ret, &frameInfo);
// 判斷是否為最后一幀
if(frameInfo.tag == 1){
g_playback_stop = 1;
break;
}
}
}
printf("音頻接收線程退出\n");
return NULL;
}
2. 設備端實現
2.1 接收并處理回放指令
設備端接收APP的回放啟動指令，分配通道ID后通過
avSendIOCtrl返回響應，通道分配成功則創建回放線程發送音視頻數據。/**
* 處理APP端回放控制指令
* @brief 接收APP的回放啟動/停止指令，分配通道并返回響應
* @param avIndex AV通道索引
* @return 0=正常處理，<0=處理失敗
*/
int handlePlaybackCtrl(int avIndex) {
int ret = 0;
int cmd = 0;
char buf[1024] = {0}; // 接收緩沖區
int sid = 0; // 會話ID（從P2P連接中獲?。?
while (1) {
// 接收IO控制指令（超時時間100ms）
ret = avRecvIOCtrl(avIndex, &cmd, buf, 1024, 100);
if(ret < 0){
if(ret != AV_ER_TIMEOUT){
printf("avRecvIOCtrl error:%d\n", ret);
break;
}
continue;
}
// 處理回放控制指令
if(IOTYPE_USER_IPCAM_RECORD_PLAYCONTROL == cmd){
SMsgAVIoctrlPlayRecordResp resp = {0};
SMsgAVIoctrlPlayRecord *req = (SMsgAVIoctrlPlayRecord*)buf;
// 檢查是否為回放啟動命令
if(req->command == AVIOCTRL_RECORD_PLAY_START){
// 分配回放通道ID（自定義實現）
int channel = get_available_channel(sid);
resp.command = AVIOCTRL_RECORD_PLAY_START; // 響應命令碼
if(channel > 0){
resp.result = channel; // 返回分配的通道ID
printf("回放通道分配成功，通道ID：%d\n", channel);
// 發送響應
if((ret = avSendIOCtrl(avIndex, IOTYPE_USER_IPCAM_RECORD_PLAYCONTROL_RESP, &resp, sizeof(resp))) >= 0){
// 創建回放線程，發送音視頻數據
pthread_t playbackThread;
PlaybackParam param = {sid, channel, req->stStartTime};
if (pthread_create(&playbackThread, NULL, (void*)devicePlaybackWorker, (void*)¶m) != 0) {
printf("創建回放線程失敗\n");
} else {
pthread_detach(playbackThread);
}
}
}
else{
resp.result = -3; // 通道分配失敗
printf("回放通道分配失敗\n");
// 發送失敗響應
avSendIOCtrl(avIndex, IOTYPE_USER_IPCAM_RECORD_PLAYCONTROL_RESP, &resp, sizeof(resp));
}
break;
}
}
}
return ret;
}
// 回放參數結構體
typedef struct {
int sid; // 會話ID
int channel; // 通道ID
STime startTime; // 回放起始時間
} PlaybackParam;
說明：
get_available_channel 為通道獲取接口（示例可參考：IOTC空閑通道的獲取），需確保返回的通道ID唯一且未被占用；線程創建后建議設置為分離模式，避免資源泄漏；響應命令碼需與請求命令碼一致，確保APP端正確識別。2.2 設備端回放線程（數據發送）
設備端回放線程通過
avServStartEx創建AV服務端通道（開啟resend），讀取本地音視頻文件后通過avSendFrameData/avSendAudioData發送數據；遇到緩存區溢出時重傳數據；發送完成后檢查緩存區并延時1s關閉通道。// 宏定義配置
#define ENABLE_RESEND 1 // 開啟resend功能
#define ENABLE_DTLS 0 // 關閉DTLS加密
#define MAX_FRAME_SIZE 40960 // 最大幀大?。?0KB）
// 外部函數聲明
void readFrameFromLocalFile(const STime *startTime, FrameData *frame); // 從本地文件讀取幀數據
int get_available_channel(int sid); // 獲取可用通道ID
int ExPasswordAuthCallBackFn(void* param); // 密碼認證回調函數
// 幀數據結構體定義
typedef struct {
bool isVideo; // 是否視頻幀
bool isAudio; // 是否音頻幀
unsigned char* data; // 幀數據指針
int dataLen; // 數據長度
} FrameData;
/**
* 設備端回放線程函數
* @brief 創建AV服務端通道，讀取本地音視頻文件并發送給APP端
* @param arg 傳入?yún)?shù)（PlaybackParam結構體指針）
* @return NULL
*/
void* devicePlaybackWorker(void* arg) {
PlaybackParam *param = (PlaybackParam*)arg;
int ret = -1;
AVServStartInConfig avStartInConfig;
AVServStartOutConfig avStartOutConfig;
FRAMEINFO frameInfo = {0}; // 幀信息結構體
unsigned char buffer[MAX_FRAME_SIZE] = {0}; // 數據緩沖區
bool isLastFrame = false; // 是否最后一幀標志
FrameData frame = {0};
frame.data = buffer; // 綁定緩沖區
// 初始化AV服務端配置
memset(&avStartInConfig, 0, sizeof(avStartInConfig));
avStartInConfig.cb = sizeof(AVServStartInConfig);
avStartInConfig.iotc_session_id = param->sid; // 會話ID
avStartInConfig.iotc_channel_id = param->channel; // 通道ID（與響應中一致）
avStartInConfig.timeout_sec = 30; // 超時時間（秒）
avStartInConfig.password_auth = &ExPasswordAuthCallBackFn; // 密碼認證回調
avStartInConfig.server_type = SERVTYPE_STREAM_SERVER; // 流服務器類型
avStartInConfig.resend = ENABLE_RESEND; // 開啟resend功能
// 安全模式配置
#if ENABLE_DTLS
avStartInConfig.security_mode = AV_SECURITY_DTLS; // 啟用DTLS加密
#else
avStartInConfig.security_mode = AV_SECURITY_SIMPLE; // 簡單安全模式
#endif
avStartOutConfig.cb = sizeof(AVServStartOutConfig);
// 創建AV服務端通道
int playback_index = avServStartEx(&avStartInConfig, &avStartOutConfig);
if(playback_index < 0){
printf("創建回放服務端通道失敗，錯誤碼：%d\n", playback_index);
return NULL;
}
printf("回放服務端通道創建成功，索引：%d\n", playback_index);
// 循環發送音視頻數據
while(!isLastFrame){
// 從本地文件讀取音視頻幀（需開發者實現具體邏輯）
readFrameFromLocalFile(¶m->startTime, &frame);
// 解復用圖像和聲音（需開發者實現）
// demuxFrame(&frame);
// 初始化幀信息
memset(&frameInfo, 0, sizeof(frameInfo));
if(isLastFrame){
frameInfo.tag = 1; // 最后一幀標記
}
// 發送幀數據
if(frame.isVideo && frame.data != NULL && frame.dataLen > 0){
// 發送視頻幀：遇-20006（緩存區溢出）則重傳
do{
ret = avSendFrameData(playback_index, frame.data, frame.dataLen, (const void*)&frameInfo, sizeof(FRAMEINFO));
if(ret == -20006){ // 緩存區溢出，等待后重傳
msleep(20);
}
} while(ret == -20006);
}
else if(frame.isAudio && frame.data != NULL && frame.dataLen > 0){
// 發送音頻幀：遇-20006（緩存區溢出）則重傳
do{
ret = avSendAudioData(playback_index, frame.data, frame.dataLen, (const void*)&frameInfo, sizeof(FRAMEINFO));
if(ret == -20006){
msleep(20);
}
} while(ret == -20006);
}
// 處理發送結果
if(ret < 0 && ret != -20006){
printf("發送幀數據失敗，錯誤碼：%d\n", ret);
break;
}
// 檢查是否為最后一幀（需根據實際文件讀取邏輯判斷）
// isLastFrame = checkIsLastFrame();
}
// 檢查緩存區是否清空（確保所有數據已發送）
int i_count = 0;
while(i_count++ < 10*300){ // 最多等待30秒
float userate = avResendBufUsageRate(playback_index);
if(userate > 0.0){
msleep(100);
} else {
break;
}
}
// 延時1s后關閉通道，確保APP端收完數據
msleep(1000);
avServStop(playback_index);
printf("回放服務端通道關閉，線程退出\n");
return NULL;
}
特別注意
1. 生產環境中，readFrameFromLocalFile 和 demuxFrame 需根據實際的文件存儲格式（如MP4/TS）和編碼格式（H.264/H.265/AAC）實現，確保幀數據正確讀取和解復用；
2. 緩存區溢出重傳機制必須實現（錯誤碼-20006），否則可能導致數據丟失；
3. 最后一幀的tag標記需嚴格設置為1，且必須等待重傳緩沖區清空后再關閉通道，避免APP端遺漏數據。
