一、實驗概述
二、實驗準備
- 設備要求：安裝 Ubuntu 22.04 系統的電腦（需處于內網環境，如家庭WiFi）；
- 必備軟件：
- openssh-server：提供SFTP文件傳輸服務；
- TUTK P2P SDK：需包含 P2PTunnelAPIs 模塊（用于啟動Tunnel Server）。
- 參考資源：
- 開發流程：基于P2PTunnelAPIs和TCPIP協議開發NAS（或者攝像頭）-設備端；
- Demo路徑：
SDK目錄/Sample/Linux/Sample_P2PTunnelAPIs。
- 設備要求：安裝 Windows 系統的電腦（需處于外網環境，與服務端不在同一局域網）；
- 必備軟件：
- Xftp：Windows 平臺SFTP客戶端工具（用于文件上傳/下載）；
- TUTK P2P SDK：需包含 P2PTunnelAPIs 模塊（用于啟動Tunnel Agent）。
- 參考資源：
- 開發流程：基于P2PTunnelAPIs和TCPIP協議開發NAS（或者攝像頭）-APP端；
- Demo路徑：
SDK目錄/Sample/Windows/Sample_P2PTunnel（可聯系官方獲取編譯好的客戶端）。
三、實驗步驟（基礎環境搭建）
sudo systemctl status ssh 查看運行狀態。Sample_P2PTunnelAPIs 的流程，啟動服務端的 Tunnel Server，完成與TUTK服務器的注冊，等待客戶端Tunnel Agent連接。Sample_P2PTunnel 的流程，啟動客戶端的 Tunnel Agent，輸入服務端設備UID，建立P2P隧道，并配置端口映射：- 目標：將內網服務端的 ssh-server 22端口，映射到客戶端本地的
10001端口； - 原理：外網無法直接訪問內網IP，通過P2PTunnel Agent將內網設備的22端口映射為客戶端本地的10001端口，后續訪問本地10001端口即可穿透到內網22端口。
圖 1：P2PTunnel Agent 端口映射配置（本地端口10001映射內網22端口）
四、核心配置：通過Xftp訪問內網服務端
- 協議：選擇
SFTP（默認基于SSH協議，與ssh-server適配）； - 主機：填寫
127.0.0.1（本地回環IP，對應P2PTunnel Agent的映射端口）； - 端口：填寫
10001（客戶端本地映射端口，與Tunnel Agent配置一致）； - 用戶名：填寫 Ubuntu 服務端的登錄用戶名（如root、ubuntu等）；
- 密碼：填寫 Ubuntu 服務端的登錄密碼。
圖 2：Xftp 連接參數配置（主機127.0.0.1，端口10001）

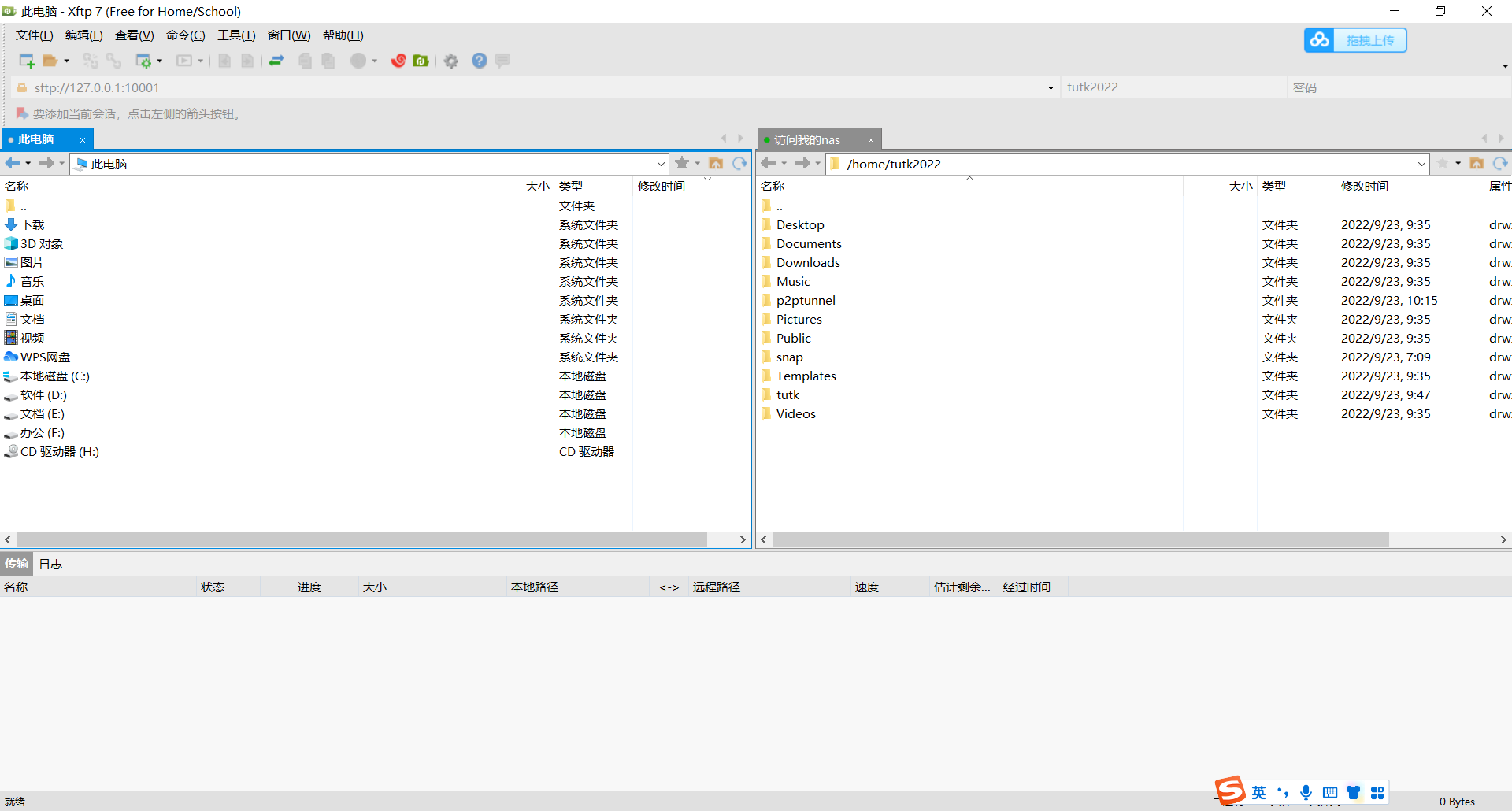

圖 3：Xftp 成功連接內網服務端，展示文件目錄
- 上傳文件：選中Windows客戶端本地文件，拖拽至服務端目錄，或點擊工具欄“上傳”按鈕；
- 下載文件：選中服務端文件，拖拽至Windows本地目錄，或點擊工具欄“下載”按鈕。

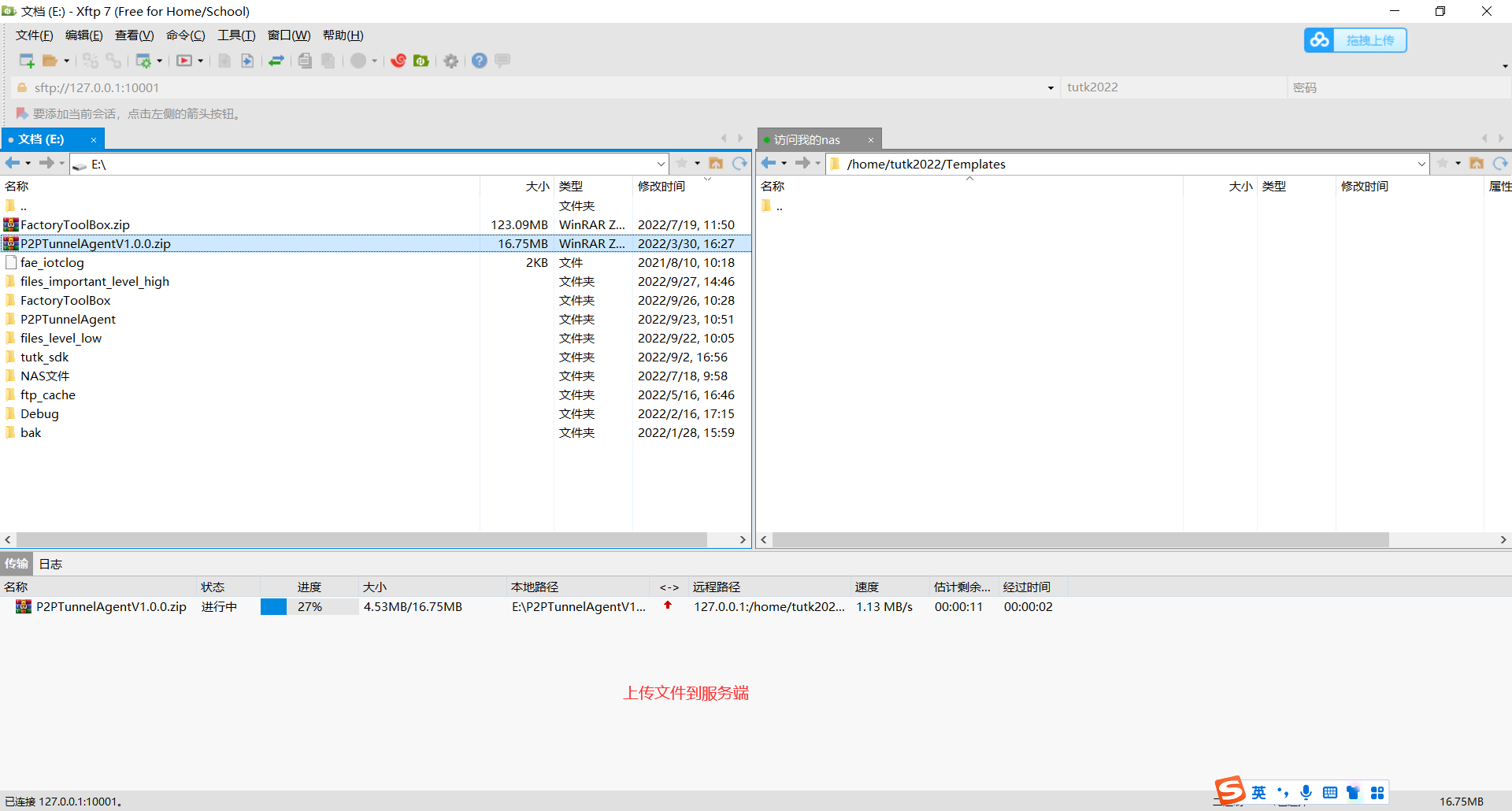

圖 4：從Windows客戶端上傳文件至內網服務端
圖 5：從內網服務端下載文件至Windows客戶端
五、關鍵說明
1. 端口映射邏輯：P2PTunnelAPIs 本質是建立外網與內網的虛擬隧道，客戶端本地映射端口相當于“隧道入口”，所有發送到該端口的數據都會通過隧道轉發到內網設備的目標端口（如22）；
2. IP替換原因：127.0.0.1 是本地回環地址，僅本機可訪問，通過該地址訪問映射端口，可確保數據被Tunnel Agent捕獲并轉發，避免外網直接訪問的限制；
3. 權限要求：服務端ssh-server需允許用戶名密碼登錄（默認開啟），若僅允許密鑰登錄，需在Xftp中配置對應私鑰；
4. 連接穩定性：P2P隧道連接成功后，文件傳輸速度取決于雙方網絡帶寬，建議避免傳輸超大文件（如超過1GB），可分塊傳輸。
六、拓展Tips（重要?。?/h2>多協議適配方案
本實驗的SFTP（基于SSH）對接方法可直接復用至其他TCP/IP協議，核心邏輯完全一致：
- 設備端（內網）：無需改動，僅需啟動對應服務（如HTTP服務80端口、FTP服務21端口、RTSP服務554端口）和 P2PTunnel Server；
- 客戶端（外網）：
- 啟動 P2PTunnel Agent，將內網服務端口映射為本地端口（如HTTP 80→本地10002）；
- 在對應客戶端軟件中，將訪問IP改為
127.0.0.1，端口改為本地映射端口（如10002），即可實現外網訪問。
示例：外網訪問內網HTTP服務（80端口）→ 映射本地10002端口 → 瀏覽器訪問 http://127.0.0.1:10002。
