一、配網流程圖

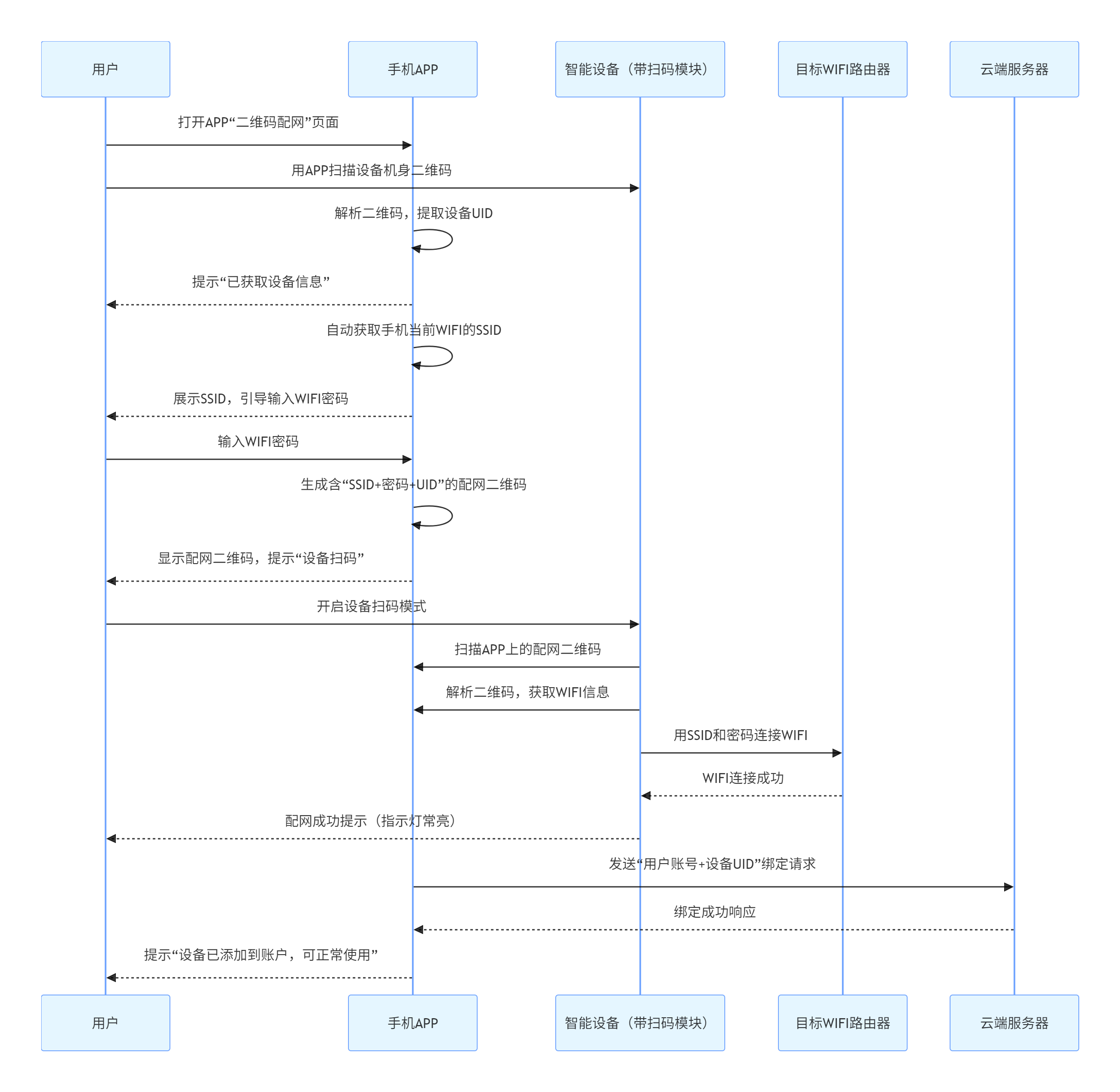

圖 1：設備配網綁定（二維碼方式）整體流程示意圖
二、功能概述
流程通過「二維碼雙向交互」實現設備快速配網與APP綁定，無需手動輸入設備信息或WiFi密碼，簡化用戶操作。核心邏輯：APP掃設備碼獲取設備信息 → APP生成WiFi配置碼 → 設備掃配置碼完成配網 → APP綁定設備，全程無復雜操作，適配攝像頭、傳感器等各類智能硬件。
三、詳細流程步驟
3.1 APP掃描設備二維碼，獲取設備基礎信息
設備出廠時預燒錄含唯一標識的二維碼（印刷于機身或說明書），APP通過攝像頭掃描后，解析得到設備核心識別信息。
二維碼解析后的數據格式
{
"uid": "00000000000000000000", // 設備唯一標識（必填，SDK識別設備核心參數）
"model": "XXX-IPC-01" // 設備型號（可選，用于APP區分設備類型）
}
3.2 APP生成WiFi配置二維碼，提供給設備掃描
用戶在APP中選擇當前連接WiFi（或手動輸入目標WiFi信息），APP將WiFi的SSID、密碼、加密模式等參數封裝為JSON格式，生成配置二維碼供設備掃描。
WiFi配置二維碼核心數據格式
{
"ssid": "String", // WiFi名稱（必填，目標網絡SSID）
"passwd": "String", // WiFi密碼（可選，開放網絡可留空）
"mode": int // WiFi加密模式（必填，參考Mode枚舉定義）
}
加密模式（Mode）枚舉定義
Enum Mode {
AVIOTC_WIFIAPENC_NONE = 1, // 無加密（開放網絡，passwd可留空）
AVIOTC_WIFIAPENC_WEP = 2, // WEP加密（兼容舊設備，不推薦）
AVIOTC_WIFIAPENC_WPA_TKIP = 3, // WPA-TKIP加密
AVIOTC_WIFIAPENC_WPA_AES = 4, // WPA-AES加密
AVIOTC_WIFIAPENC_WPA2_TKIP = 5, // WPA2-TKIP加密
AVIOTC_WIFIAPENC_WPA2_AES = 6, // WPA2-AES加密（推薦，安全性高）
AVIOTC_WIFIAPENC_WPA_PSK_TKIP = 7, // WPA-PSK-TKIP加密
AVIOTC_WIFIAPENC_WPA_PSK_AES = 8, // WPA-PSK-AES加密
AVIOTC_WIFIAPENC_WPA2_PSK_TKIP = 9, // WPA2-PSK-TKIP加密
AVIOTC_WIFIAPENC_WPA2_PSK_AES = 10 // WPA2-PSK-AES加密（主流家用WiFi模式）
}
配置示例（WPA-PSK-AES加密，密碼12345678）
{
"ssid": "TUTK_WIFI_1",
"passwd": "12345678",
"mode": 7 // 對應 AVIOTC_WIFIAPENC_WPA_PSK_AES
}
3.3 設備掃描配置二維碼，解析WiFi信息并完成配網
設備進入「配網模式」（通常長按設備按鍵觸發），啟動攝像頭掃描APP生成的WiFi配置二維碼，解析得到SSID、passwd、mode等參數后，執行以下操作：
- 設備關閉自身AP熱點（若已開啟），嘗試連接目標WiFi網絡；
- WiFi連接成功后，自動啟動P2P模塊，向TUTK服務器注冊設備信息（uid、IP等）；
- 設備注冊成功后，進入「待綁定」?fàn)顟B(tài)，等待APP發起綁定請求。
3.4 APP連接設備，完成綁定
設備P2P注冊成功后，APP通過步驟1獲取的設備uid，發起綁定請求：
- APP調用SDK接口發起P2P連線；
- 連線成功，將設備信息寫入云端數據庫，或者本地?cái)?shù)據庫保存；
- 綁定成功后，APP可通過P2P鏈路與設備建立連接，實現直播、控制、對講等功能。
