一、配網流程圖

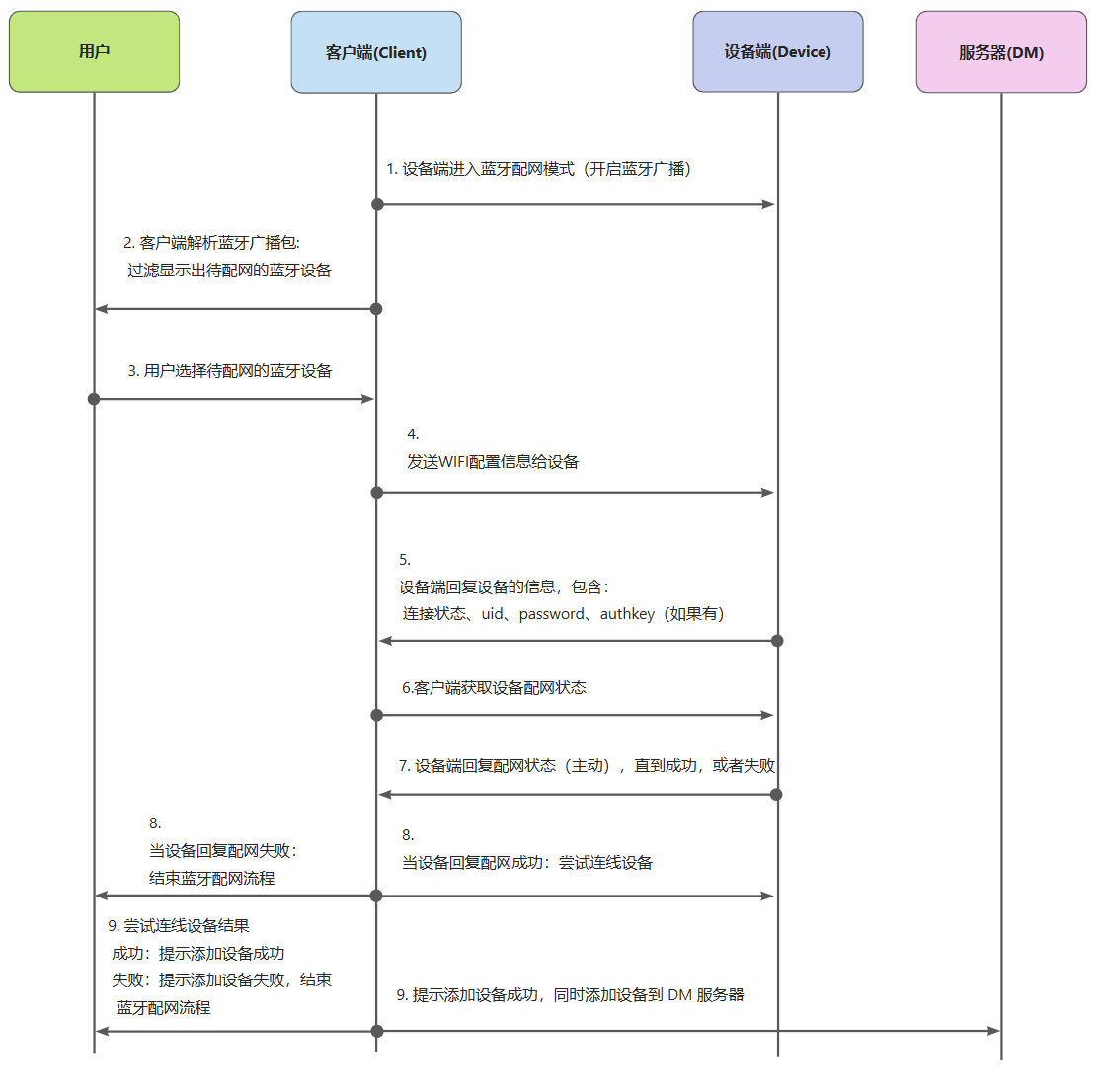

圖1：藍牙配網完整流程圖
二、流程說明與對接
（一）設備端進入藍牙配網模式
設備通過硬件觸發（如按鍵長按）進入藍牙配網模式，啟動藍牙廣播，對外發送設備標識信息。
（二）客戶端解析藍牙廣播包
客戶端通過藍牙掃描指定名稱的BLE設備，呈現到搜索到的設備列表。
（三）用戶選擇待配網的設備
APP展示掃描到的可配網設備列表，用戶選擇目標設備后，進入WiFi信息配置頁面。
（四）客戶端發送WiFi配置給設備
客戶端從DeviceProfile（每一個設備圖標都有對應的profile）獲取藍牙設備的服務uuid和特征值uuid。
客戶端通過藍牙設備ID和uuid的write、read服務，與設備交互數據。
1. APP發送WiFi配置信息結構
{
"m": "",
"i": ,
"p":{
"s": "",
"p": "",
"r": ""
}
}
2. WiFi配置信息參數說明
| 參數 | 類型 | 是否必須 | 說明 |
|---|---|---|---|
m | string | 是 | connect，固定值。表示請求發送網絡配置信息 |
i | int | 是 | 請求ID（指令標識），需與設備回復保持一致 |
p | object | 是 | 請求參數對象，包含WiFi信息和區域配置 |
3. WiFi配置信息 - params 參數定義說明
| 參數 | 類型 | 是否必須 | 說明 |
|---|---|---|---|
s | string | 是 | ssid，表示目標WiFi的SSID（網絡名稱） |
p | string | 是 | password，表示目標WiFi的連接密碼 |
r | string | 是 | region，根據Kalay App當前所在環境，將區域信息同步給設備 |
4. 區域定義說明
| 參數值 | 說明 |
|---|---|
cn | 中國大陸地區 |
us | 北美地區（美國、加拿大） |
eu | 歐洲地區（符合GDPR合規要求） |
（五）設備端回復設備信息
設備接收并驗證WiFi配置信息后，返回設備P2P連接所需的核心信息。
1. 設備連線信息結構
{
"i": ,
"r":{
"s": ,
"d": "",
"p": "",
"a": ""
}
}
2. 設備回復連線信息參數說明
| 參數 | 類型 | 是否必須 | 說明 |
|---|---|---|---|
i | int | 是 | 請求ID，與APP發送的i值保持一致 |
r | object | 是 | 結果參數對象，包含連接狀態和設備信息 |
3. result參數說明
| 參數 | 類型 | 是否必須 | 說明 |
|---|---|---|---|
s | int | 是 | state，設備連接狀態（參考下方狀態定義） |
d | string | 是 | uid/udid，設備唯一標識（20位uid或40位udid） |
p | string | 是 | password，設備的AV連線密碼，不能為空 |
a | string | 否 | authkey，設備的認證密鑰（可選） |
備注：
- 當參數
"a"不存在，說明設備不支持authkey認證方式 - 當參數
"a"存在時：- 值為空或
""，APP將使用默認8個0作為authkey進行連線 - 值不為空，APP使用該值作為authkey進行連線
- 值為空或
4. state參數值說明
| 參數值 | 狀態說明 |
|---|---|
0 | 待配網（設備已接收配置，準備連接WiFi） |
10 | 聯網中（設備正在嘗試連接目標WiFi） |
20 | 獲取IP中（WiFi連接成功，正在獲取IP地址） |
50 | 設備配網成功（已接入網絡，等待P2P登錄） |
100 | 設備配網成功，且P2P Login成功（可正常通信） |
（六）客戶端獲取設備配網狀態
APP通過藍牙發送狀態查詢請求，獲取設備配網進度和結果。
1. 獲取設備配網狀態信息結構
{
"m": "",
"i":
}
2. 客戶端獲取設備狀態信息參數說明
| 參數 | 類型 | 是否必須 | 說明 |
|---|---|---|---|
m | string | 是 | status，固定值。表示請求查詢配網狀態 |
i | int | 是 | 請求ID（指令標識），需與設備回復保持一致 |
（七）設備端回復配網狀態
設備根據當前配網進度，返回詳細狀態信息和錯誤提示（如有）。
1. 設備回復配網狀態信息結構
{
"i": ,
"s": ,
"e":{
"c": ,
"m": ""
}
}
2. 設備回復配網狀態信息參數說明
| 參數 | 類型 | 是否必須 | 說明 |
|---|---|---|---|
i | int | 是 | 請求ID，與APP發送的i值保持一致 |
s | int | 是 | state，連接狀態（參考3.5節state參數說明） |
e | object | 是 | 錯誤信息對象，包含錯誤碼和描述 |
3. error參數說明
| 參數 | 類型 | 是否必須 | 說明 |
|---|---|---|---|
c | int | 是 | 錯誤碼：0表示無錯誤，其他值表示具體錯誤類型 |
m | string | 是 | 錯誤描述信息，用于APP展示給用戶 |
